【閥門特點】： 1、流動阻力小。閥體內部介質通道是直通的,介質成直線流動,流動阻力小。
2、啟閉時較省力。是與截止閥相比而言,因為無論是開或閉,閘板運動方向均與介質流動方向相垂直。
3、高度大，啟閉時間長。閘板的啟閉行程較大,降是通過螺桿進行的。
4、水錘現象不易產生。原因是關閉時間長。
5、介質可向兩側任意方向流動，易于安裝。閘閥通道兩側是對稱的。
6、結構長度(系殼體兩連接端面之間的距離)較小。
7、密封面易磨損,影響使用壽命。啟閉時,閘板與閥座兩個密封面相互摩擦滑動,要介質壓力作用下易產生擦傷磨損,影響密封性能,縮短使用壽命。
8、價格合理，接觸密封面較多,加工較復雜,特別是閘板座上的密封面不易加工,而且零件較多。形體簡單,結構長度短,制造工藝性好,適用范圍廣。
2、雙閘板閘閥應垂直安裝（即閥桿處于垂直位置 , 手輪在頂部 )。
3、帶有旁通閥的閘閥在開啟前應先打開旁通閥（以平衡進出口的壓差及減小開啟力 )4、帶傳動機構的閘閥，按產品使用說明書的規定安裝。
5、如果閥門經常開關使用 , 每月至少潤滑一次。
閘閥廣泛適用于石油、化工、制藥、電力等行業，在公稱壓力≤1.0MPa的蒸汽、水、油類介質的管路上作啟閉用。
Z45T-暗桿閘閥性能規范：
|
型號 |
公稱壓力（MPa） |
試驗壓力（MPa） |
工作溫度（℃） |
適用介質 |
|
|
強度（水） |
密封（水） |
||||
|
Z45T-10 |
1.0 |
1.5 |
1.1 |
≤120 |
蒸汽、水 |
|
Z45W-10 |
≤100 |
油品、煤氣 |
|||

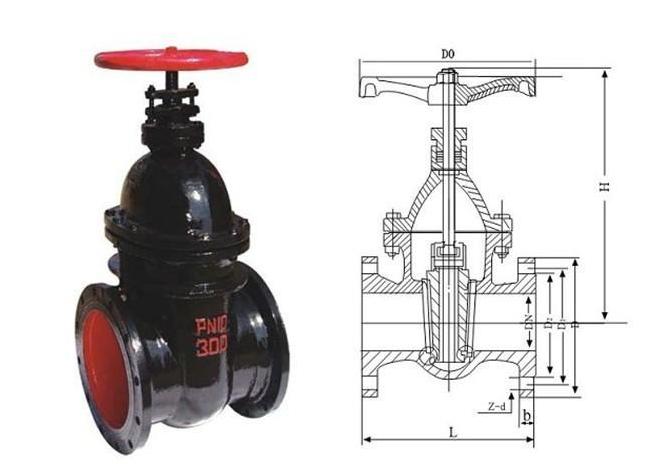

【閥門外形和連接尺寸】：
|
型號 |
公稱通徑DN（mm） |
尺寸 |
重量 |
|||||||
|
L |
D |
D1 |
D2 |
b-f |
Z-Φd |
H |
Do |
|||
|
Z45T-10 |
40 |
165 |
145 |
110 |
85 |
18-3 |
4-18 |
240 |
140 |
9.5 |
|
50 |
178 |
160 |
125 |
100 |
20-3 |
4-18 |
295 |
160 |
16.5 |
|
|
65 |
190 |
180 |
145 |
120 |
20-3 |
4-18 |
320 |
160 |
20.5 |
|
|
80 |
203 |
195 |
160 |
135 |
22-3 |
4-18 |
350 |
200 |
27 |
|
|
100 |
229 |
215 |
180 |
155 |
22-3 |
8-18 |
390 |
200 |
34 |
|
|
125 |
250 |
250 |
210 |
185 |
24-3 |
8-18 |
440 |
240 |
46.5 |
|
|
150 |
270 |
280 |
240 |
210 |
24-3 |
8-23 |
490 |
240 |
63 |
|
|
200 |
292 |
330 |
295 |
265 |
26-3 |
8-23 |
620 |
320 |
98.5 |
|
|
250 |
330 |
390 |
350 |
320 |
28-3 |
12-23 |
680 |
320 |
135 |
|
|
300 |
356 |
440 |
400 |
368 |
28-3 |
12-23 |
880 |
400 |
185 |
|
|
350 |
381 |
500 |
460 |
428 |
30-3 |
16-23 |
888 |
400 |
262 |
|
|
400 |
406 |
565 |
515 |
482 |
32-3 |
16-25 |
|
500 |
410 |
|
|
450 |
432 |
615 |
565 |
532 |
32-3 |
20-25 |
|
500 |
590 |
|
|
500 |
457 |
670 |
620 |
585 |
34-3 |
20-25 |
|
500 |
619 |
|
