FGFB型矩形波紋補償器屬于一種補償元件。利用其工作主體波紋管的有效伸縮變形，以吸收管線、導管、容器等由熱脹冷縮等原因而產生的尺寸變化，或補償管線、導管、容器等的軸向、橫向和角向位移。矩形波紋補償器也可用于降噪減振。在現代工業中用途廣泛。作為敏感元件、減震元件、補償元件、密封元件、閥門元件及管路連接件，廣泛應用于自動控制和測量儀表、真空技術、機械工業、電力工業、交通運輸及原子能工業等領域。

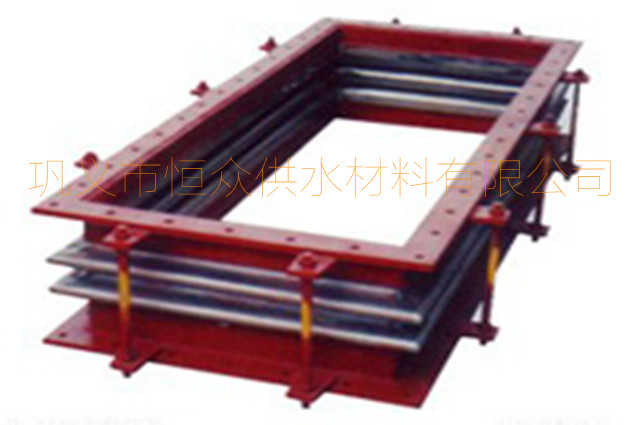

【產品名稱】：FGFB型矩形波紋補償器

【產品別名】：矩形波紋補償器

【產品規格】：【DN300mm-DN2000mm】

【產品認證】：ISO9001-2008

【適用范圍】：【弱酸、弱堿、弱腐蝕類、油、熱水、冷水等】

【產品材質】：碳鋼，球墨鑄鐵，不銹鋼.

【產品顏色】：藍色，可根據客戶要求調色.

【工作溫度】：-40度至80度

性能特點

熱力管線在施工中因?yàn)椴豢杀苊獾貢?huì)產生不同程度的同心度偏差或敷設應力，從而使運行中的熱力管線嚴重偏離設計位置，因此導致波紋管補償器在運行中受到不同程度的彎曲應力，影響波紋補償器的正常工作，甚至縮短波紋補償器的使用壽命，給熱力管線的*運行留下了隱患。避免波紋補償器受到彎曲應力的破壞，是熱力管線施工中不可忽視的關鍵環節。

1.在管道穿越基礎梁或地下室墻的時候，為了避免基礎的沉降對管道的壓力，需要安裝方形補償器。
2.在熱力管道過長的情況下，需要安裝方形補償器來減小熱漲冷縮對管道的拉伸。
3.FGFB矩形波紋補償器采用奧氏體不銹鋼材料或按用戶要求的材料制造，具有優良的柔軟性，耐蝕性，耐高溫性（－235℃ ～ +450℃)，在管路中可對任何方向進行連接，用以溫度補償和吸收振動、降低噪聲、改變介質輸送方向、消除管道間或管道與設備間的機械位移等

使用安裝

矩形波紋補償器安裝和使用要求：
1.補償器在安裝前應先檢查其型號、規格及管道配置情況，需契合設計要求。
2.對帶內套筒的補償器應注意使內套筒子的方向與介質活動方向一致，鉸鏈型補償器的鉸鏈轉動平面應與位移轉動平面一致。
3.需要進行“熱緊”的補償器，預變形所用的輔助構件應在管路安裝完畢后方可拆除。
4.嚴禁用波紋補償器變形的方法來調整管道的安裝超差，以免影響補償器的正常功能、降低使用壽命及增加管系、設備、支承構件的載荷。
5.安裝過程中，不允許焊渣飛濺到波殼表面，不允許波殼受到其它機械損傷。
6.管系安裝完畢后，應盡快拆除波紋補償器上用作安裝運輸?shù)狞S色輔助定位構件及緊固件，并按設計要求將限位裝置調到規定位置，使管系在環境條件下有充分的補償能力。
7.補償器所有勾當元件不得被外部構件卡死或限制其勾當范圍，應保證各勾當部位的正常動作。
8.水壓試驗時，應對裝有補償器管路端部的次活動管架進行加固，使管路不產生移動或轉動。對用于氣體介質的補償器及其連接管路，要注意充水時是否需要增設臨時支架。水壓試驗用水渾洗液的96氯離子含量不超過25PPM；
9.水壓試驗結束后，應盡快排波殼中的積水，并迅速將波殼內表面吹干。
10.與補償器波紋管接觸的保溫材料應不含氯。

技術標準

規格參數
